仕様

ポール上部には統一感のある外観を提供できるカバーを、
ポール下部には別体型多機能ボックスを設置することが可能です。
細部までこだわったデザインのオリジナル多機能ポールをご用意しました。

仕様の主な特徴

仕様の詳細

  • オリジナルポール八角デザインの多機能ポール。様々な色の塗装や機能の追加が可能です。

    オリジナルポール
    寸法 直径240mm × 地上高さ5,000mm
    (地中内2,000mm)
    重量 430kg
    耐荷重 6.0kN（キロニュートン）
    ポールトップより水平な力が600kgかかっても問題なし
    塗装可能色 ご希望の色で塗装が可能
    特徴 ・ポールの最上部がフランジタイプになっており様々な機器設置が可能
    ・ケーブル類を柱内部に収納が可能
    ・材質はプレストレスとコンクリート構造
    ・コンクリートの中に緊張力を加えたPC鋼材が入っているためひび割れに強い

  • デザインカバーアンテナ機器類を内部に設置。外部から見えにくい構造となります。

    デザインカバー
    寸法 直径1,000mm × 高さ1,000mm
    重量 約32kg
    耐風速 地表面粗度区分Ⅲ*1、
    基準風速38m/sを条件に設計
    耐積雪量 垂直積雪量130㎝
    耐候性 50年で設計*2
    素材 電波透過性に優れているFRPを使用
    GFRP(Glass Fiber reinforced Plastics):ガラス繊維強化プラスチック
    塗装可能色 日本塗装工業会の色であれば対応可能
    特徴 ・カバー上下面に雨風や落ち葉等が抜けやすいよう一部空間有
    ・カバーは4分割構造で、必要な箇所だけ開閉可能

    *1：地表面粗度区分 : 国土交通省「風圧力を算定する基準(地表面租度区分)の合理化(平成12年建設省告示第1454号)」参考
    *2：対候性 : 土木学会「FRP歩道橋設計・施工指針(案)」を基に計算。
    実際と異なることがございます。

多機能ボックス

多機能ボックス
クーラーなしタイプ 側面クーラータイプ 背面クーラータイプ
外形寸法（W×H×D） 1,140 × 2,107 × 500 (mm) 1,320 × 2,107 × 800 (mm) 1,140 × 2,107 × 800 (mm)
クーラー 無 側面
（冷却能力：約1,900W）
騒音49dB　AC200V仕様		 背面
（冷却能力：約1,900W）
騒音49dB　AC200V仕様
サイネージサイズ 最大49インチ（変更可能）
機器スペース ６U
設置環境 屋内 屋内/屋外
重量 約260kg 約355kg 約370kg
IP性能 IP55想定
塗装色 日本塗装工業会の色であれば対応可能

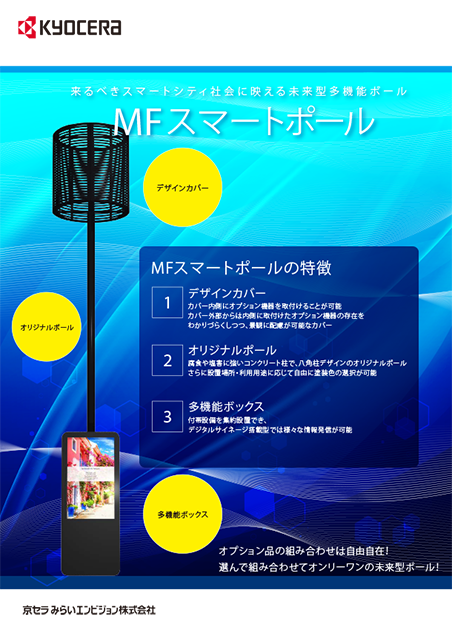

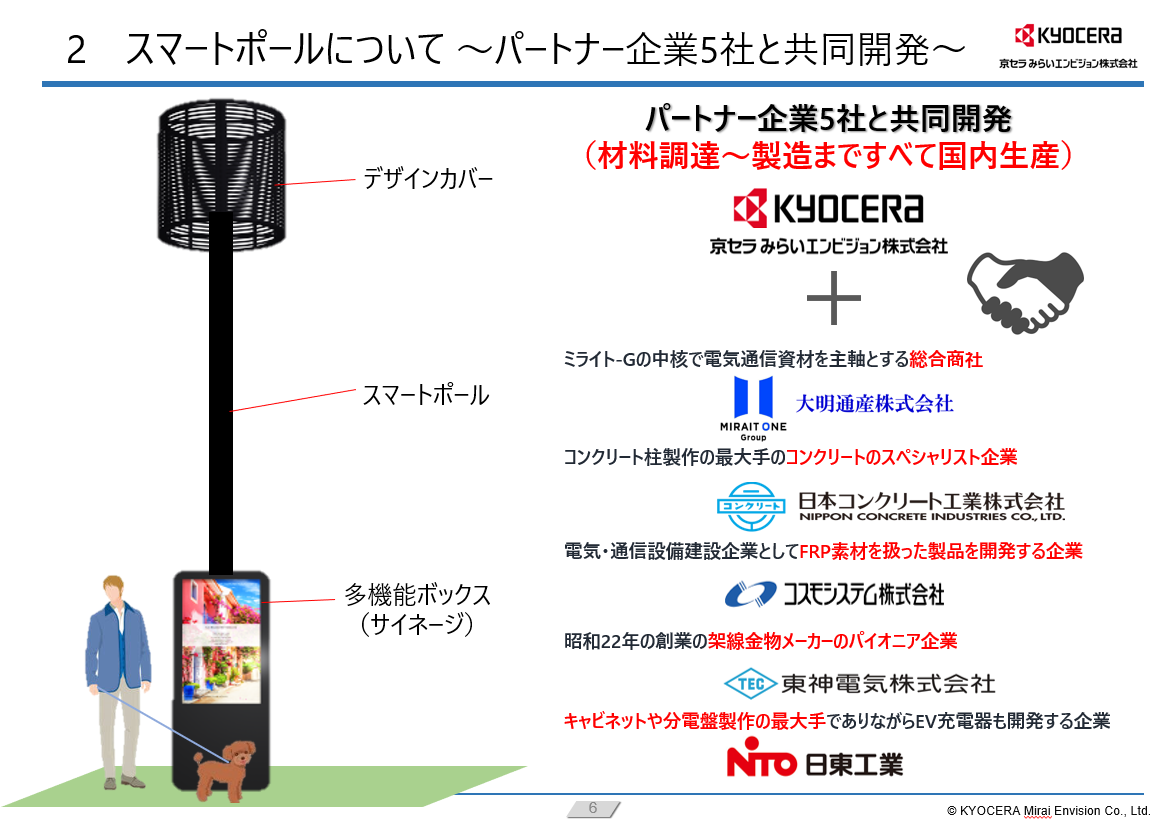

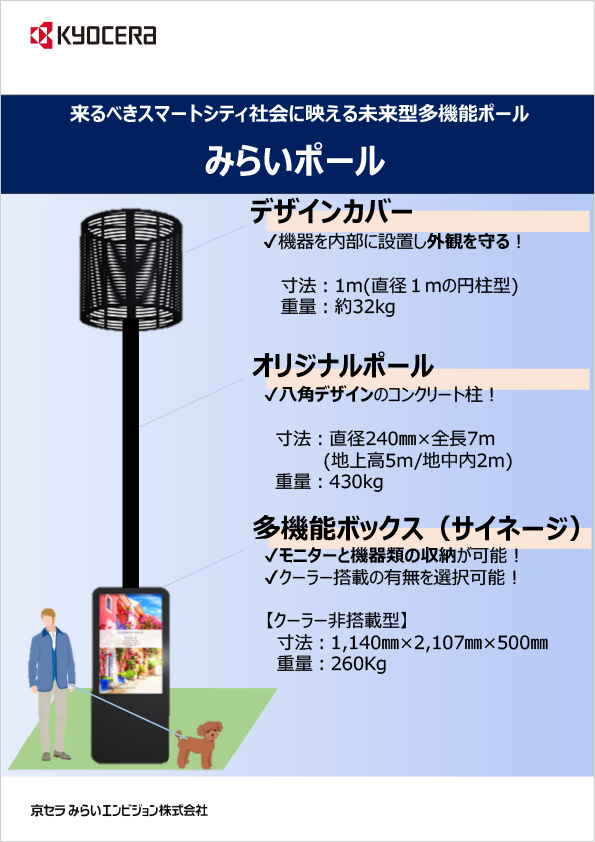

資料ダウンロード
